So montieren Sie die Pivottür mit gerahmtem Flügel
Die gerahmte Glastür dreht sich auf einem Zapfen: unten auf einer im Boden eingelassenen Bodenfeder, oben auf einem Halter. Das sind die 6 Schritte der FIP-Montageanleitung, mit den Türmaßen im Verhältnis zur Öffnung.
- 6 Schritte
- 60 mm Tiefe der Bohrung im Boden
- ± 2,5 mm Verstellbereich
Zwei Phasen, 6 Schritte
Zuerst wird der Boden mit der Bodenfeder vorbereitet, dann wird die Tür montiert und eingestellt.
Sie brauchen
- Bohrmaschine
- Bohrer Ø 8 mm
- Innensechskantschlüssel
Die Anleitung hat keine Werkzeugliste: Das sind die Werkzeuge, die für die Bohrungen und Einstellungen der Schritte nötig sind.
Die Maße der Tür
Türen werden nach dem Öffnungsmaß bestellt; das sind die Regeln der Anleitung für die Tür.
Die Höhe
Türhöhe = Öffnungshöhe − 32 mm: mindestens 18 mm Spalt oben und 14 mm unten.
Beispiel: Öffnung 2100 mm hoch, Tür 2068 mm hoch.
Die Breite
Türbreite = Öffnungsbreite − 13 mm: mindestens 10 mm auf der Zapfenseite und 3 mm auf der anderen.
Beispiel: Öffnung 800 mm breit, Tür 787 mm breit.
Die Bauteile des Pivotsystems
Das sind die Teile aus der Montageanleitung.
- Drehzapfenmit 3 Schrauben
- Oberer Halteroben, über der Tür
- Tür mit Rahmenaus Glas mit Profilen
- Unterer Trägermit dem Innensechskantschlüssel einstellbar
- Bodenfedermit Schrauben, Dübeln und 2 Abdeckungen
Der obere Drehzapfen kann um höchstens 10 mm gekürzt werden.
Der Boden
Die Bodenfeder wird im Boden befestigt, bevor die Tür montiert wird.
- 1
Boden bohren 60 mm
Bohren Sie in den Boden die Aufnahme für die Bodenfeder, 60 mm tief: eine Bohrung Ø 45 mm und rundherum 4 Bohrungen Ø 8 mm für die Dübel, mit einem Lochabstand von 86 × 35 mm. Die Drehachse muss mindestens 60 mm von der Wand entfernt sein.
- 2
Bodenfeder befestigen
Setzen Sie die Bodenfeder in der richtigen Lage in die Bohrung und befestigen Sie sie mit den 4 Dübeln.
- 3
Unteren Träger montieren
Setzen Sie die Bodenfeder in den unteren Träger ein und ziehen Sie die Schrauben fest.
Die Tür
Bodenfeder und oberer Zapfen müssen auf derselben senkrechten Linie liegen.
- 4
Bodenfeder und Drehzapfen ausrichten Achtung
Prüfen Sie, ob die Bodenfeder unten und der obere Drehzapfen auf derselben senkrechten Linie liegen.
- 5
Geschlossene Tür einstellen ± 2,5 mm
Stellen Sie den unteren Träger mit dem Innensechskantschlüssel ein, bis die geschlossene Tür in der richtigen Position steht: Sie lässt sich in beide Richtungen um ± 2,5 mm verschieben.
- 6
Prüfen und abdecken
Prüfen Sie noch einmal alle Schrauben und setzen Sie die Abdeckung auf.

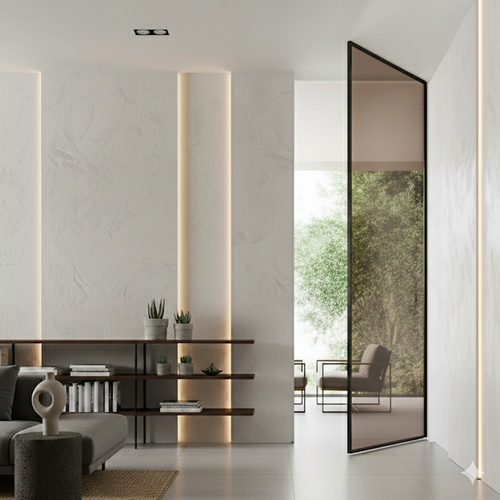

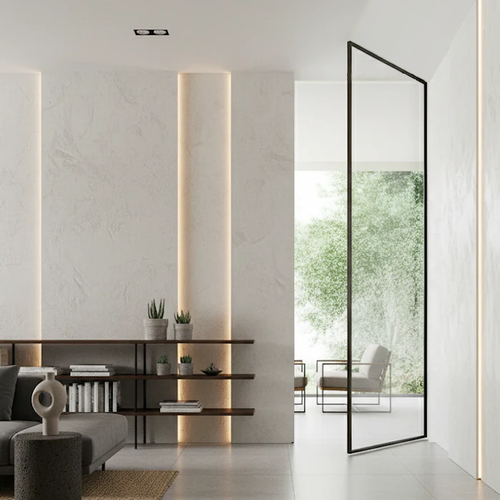

Unsere Pivottüren mit gerahmtem Flügel
