Come montare la porta scorrevole con anta profilata Magical
Il vetro si monta dentro i profili in alluminio; poi l'anta si appende al carrello fissato a parete e scorre davanti al foro, frenata dagli ammortizzatori. Sono i 10 passaggi del foglio di montaggio FIP, per l'apertura parziale e per quella totale.
- 10 passaggi
- 60 kg portata massima
- +222 mm l'anta più larga del foro
Due fasi, 10 passaggi
Prima si assembla l'anta a terra, poi si fissa il carrello a parete, si appende l'anta e si regola.
Ti servono
- Livella
- Brugola da 2,5 mm
- Cacciavite
- Trapano con punta
- Filo a piombo
Gli attrezzi sono quelli elencati nel foglio di montaggio.
Le misure della porta
L'anta è più larga e più alta del foro. Il peso massimo dell'anta è 60 kg.
L'anta rispetto al foro
Larghezza dell'anta = larghezza del foro + 222 mm; altezza dell'anta = altezza del foro + 47 mm. Il foglio dà la stessa regola per l'apertura parziale e per quella totale.
Limiti: anta larga da 860 a 1232 mm, alta al massimo 2600 mm.
Distanza dalla parete: 7 mm fra anta e muro.
Come prendere le misureI pezzi rispetto all'anta
Il foglio indica anche le misure dei pezzi rispetto all'anta finita.
Binario superiore e inferiore: larghezza dell'anta − 32 mm.
Vetro: larghezza − 22 mm × altezza − 22 mm.
Profili laterali e cover: altezza dell'anta.
I pezzi del binario Magical
Nel foglio ogni pezzo ha una lettera. Prima di cominciare controlla di averli tutti.
- A × 2 · covercoprono i profili laterali
- B × 1 · binario inferiorecon le ruote inferiori
- C × 1 · binario superiorecon ruote fisse e ammortizzatori
- D · profili lateraliuno sinistro e uno destro
- E × 1 · carrello superioresi fissa a parete
- F × 2 · ruote fissenel binario superiore
- G × 2 · ammortizzatorinel binario superiore
- H × 2 · ruote inferiorinel binario inferiore
- I × 1 · guida inferioretiene l'anta in basso
- Viti e tasselliJ Ø 4 × 16 × 10 · K ST 4,2 × 13 × 4 · L Ø 8 × 38 × 3 · M Ø 6 × 30 × 2 · N Ø 5 × 38 × 3 · O M4 × 30 × 2
- P × 1 · dimaper forare i profili laterali
I nomi e le quantità sono quelli del foglio di montaggio.
L'anta a terra
Si lavora con l'anta appoggiata in piano: prima i profili e le ruote, per ultimo il vetro.
- 1
Fora i profili laterali Ø 4 mm
Appoggia la dima P sui profili laterali D e fora con la punta da 4 mm.
- 2
Monta le ruote inferiori
Fissa le due ruote inferiori H nel binario inferiore B con le viti K (ST 4,2 × 13).
- 3
Monta gli ammortizzatori 52 mm
Inserisci i due ammortizzatori G nel binario superiore C alla quota di 52 mm indicata nel disegno del foglio e fissa le viti.
- 4
Monta le ruote fisse
Inserisci le due ruote fisse F nel binario superiore, parallele fra loro, e bloccale con la brugola da 2,5 mm.
- 5
Assembla il telaio dell'anta
Unisci binari e profili laterali con le viti J (Ø 4 × 16).
- 6
Inserisci il vetro Attenzione
Monta il vetro nei profili con silicone neutro per vetro. Quando il silicone è asciutto, applica i due cover A.
Montaggio e regolazione
Il carrello si fissa a parete sopra il foro; poi l'anta si appende e si regola.
- 7
Fissa il carrello a parete
Fissa a parete il carrello superiore E, nella posizione del tipo 1 (apertura parziale) o del tipo 2 (apertura totale), come nel disegno del foglio.
- 8
Appendi la porta
Appendi l'anta al carrello e controlla che l'ammortizzatore e le ruote siano dentro il binario e che la guida inferiore I sia dentro il binario inferiore.
- 9
Regola l'altezza 3 mm
Con la vite laterale del carrello regola l'altezza dell'anta.
- 10
Attiva il blocco antisalto
Prima controlla che il gancio sia aperto, poi attiva il blocco antisalto.

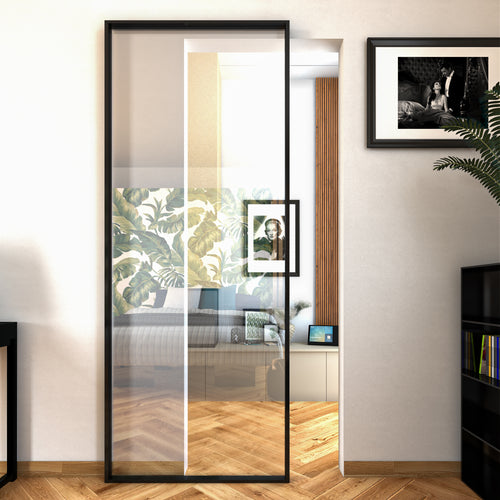

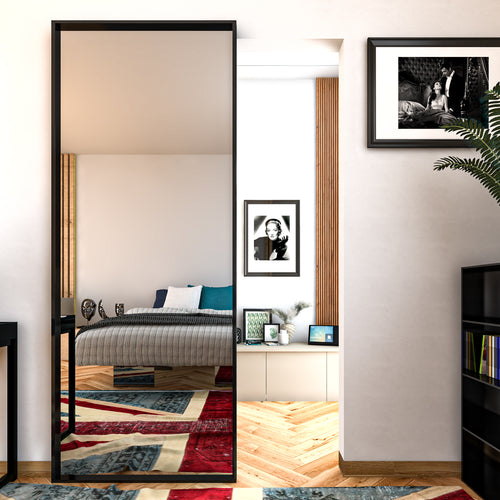

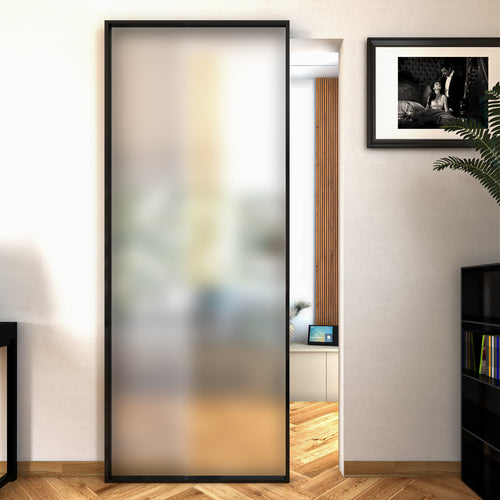

Le porte scorrevoli con anta profilata Magical
